？工艺原理与优缺点深度解析
在变压器制造产业工序中，器身干燥工艺直接决定变压器的绝缘可靠性、耐压性能与使用寿命等性能指标。相较于入门级的传统烘箱热风干燥，变压法真空干燥是电力行业110KV电压以下等级的主要干燥工艺，也是目前多数各类变压器厂家应用最广泛的干燥技术。
很多人听过真空干燥，却不懂“变压法”的核心优势、工作逻辑与适用场景。今天我们就用通俗、专业的科普视角，全方位拆解变压法真空干燥的技术原理、设备构成、完整工艺流程及工艺优缺点，帮大家看懂变压器真空变压法干燥工艺的核心逻辑。
一、什么是变压法真空干燥？
变压法真空干燥，全称为变压法真空干燥工艺，是结合「提升温度+真空环境+压力动态转换」的复合型干燥技术，也是针对传统烘箱热风循环干燥短板升级而来的核心工艺。
简单理解核心逻辑：不再是常压下持续烘烤，而是通过“持续升温+真空抽湿+压力交替变化”，打破水分的附着张力，让器身绝缘深层的水分更易析出、快速排出。
区别于传统烘箱热风循环干燥“由外到内、常压烘烤”的被动模式，变压法真空干燥在密闭真空罐内完成作业，通过反复切换真空状态与微正压状态，持续加热保温、抽湿，大幅提升干燥深度与干燥均匀度，是目前110kv等级以下变压器器身的主要干燥方式。
二、变压法真空干燥核心技术原理
其核心技术依托两大物理原理协同工作，干燥效率与干燥品质远超传统烘箱热风循环干燥工艺：
1、低压沸点降低原理
水的沸点会随气压降低而下降，常规常压下100℃沸腾，而在高真空环境中，这意味着无需高温，就能让器身深层水分蒸发，从而降低绝缘材料高温老化的风险。
2、变气压深度干燥原理
在真空和高温的双物理场耦合的场景下，水的沸点降低高真空的状态下，干燥效果更好，提升产品性能。
三、变压法真空干燥设备组成与工艺流程
1、核心设备结构
变压法真空干燥设备结构精密、功能完善，核心由六大系统组成，适配110KV等级以下电压变压器干燥的基本需求：

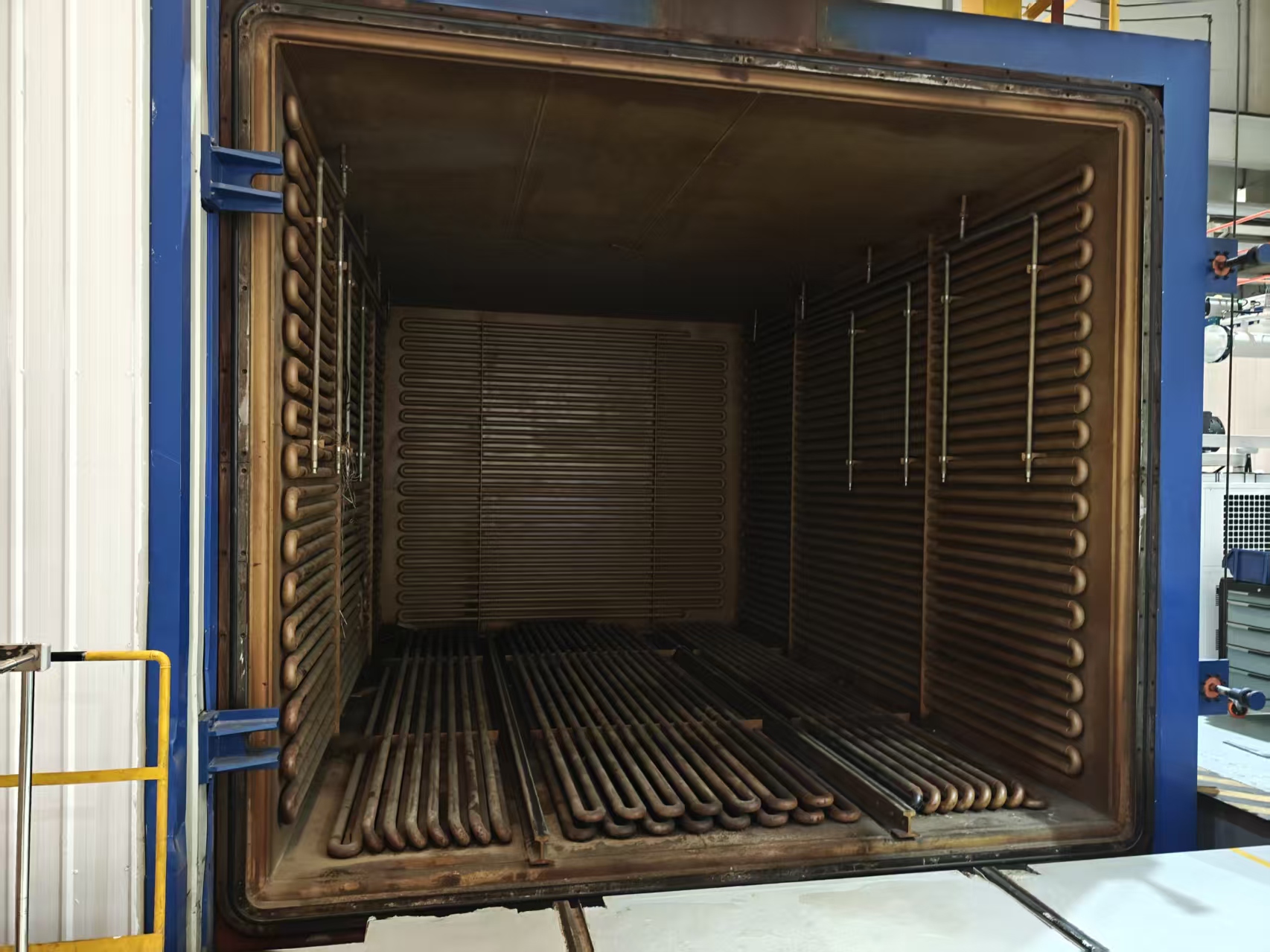

• 密闭真空干燥罐：高强度密封罐体，为真空、变压环境提供密闭基础；
• 导热油加热系统：导热油为热源，利用热传导的原理加热罐体环境温度，环境热量传导器身升温；
• 真空抽气系统：用适配的真空泵组抽取罐内空气与湿汽，营造低压干燥环境；
• 气压智能控制系统：自动控制真空、微压、加热、排湿的周期切换，精准把控工艺要求；
• 冷凝排水系统：将汽化的水蒸气冷凝成液态水，集中排出；
• 安全监测系统：实时监测罐内温度、真空度、压力变化，超压、超温自动预警保护。
2、真空变压器法工艺基本流程
（1）、产品入罐
（2）、导热油管热油循环加热罐体温度，热量通过罐内热空气传导热量给变压器器身；
（3）、器身温度达到工艺设定要求，抽真空抽除器身表层汽化的水分；
（4）、器身温度达到工艺设定温度，设定气压变化真空度的上下限，抽空→停止抽空继续加热→抽空依次循环往返，抽取大部分器身深度吸附水；
（5）、循环脉动抽空至工艺设定真空度、器身温度、真空度变化率值，连续抽真空
（6）、连续抽真空至高真空设定值并满足其他工艺设定参数（温度、高真空度、气压变化率等），干燥流程结束。
四、变压法真空干燥的核心工艺特点
✅ 相比传统烘箱热风循环干燥的核心优势
1、干燥更彻底，深层残留水分大幅减少
依托变压置换原理，低气压高温场景使水分蒸发更彻底，变压器器身含水率更低，大幅提升变压器绝缘稳定性和产品品质。
2、低温干燥，保护绝缘材质
利用低压低沸点特性，无需长期高温烘烤即可实现深度干燥，有效避免绝缘纸、绝缘板高温老化、变脆开裂，更好的保留绝缘材料性能，延长变压器使用寿命。
3、较热风烘箱干燥时间减少、效率提高
相比传统热风长时间开放式烘烤，密闭真空环境热量流失少，真空环境干燥效果更好，干燥效率提高，提升工厂的生产能力。
⚠️ 工艺固有短板（行业升级痛点）
1、干燥周期依旧偏长
虽然优于传统热风烘箱干燥，但变压法依旧依赖以空气作为热传导介质，高真空状态下空气稀薄器身升温缓慢，水分析出速度有限，常规干燥周期任较长，面对大批量、高产能订单，依旧存在产能瓶颈或需加大投资新置干燥设备，投资加大。
2、大件工件干燥效率受限
针对电压等级110KV以上的变压器，器身体积大、结构致密，热传导速度慢，深层干燥效率大幅下降，难以满足高电压变压器的极致工艺要求。
3、工艺迭代空间有限
变压法属于「改良型传统工艺」，核心仍未脱离以空气作为传导介质的传导逻辑，在新能源变压器、高品质质量要求的严苛标准下，其干燥精度、效率、节能性仍有明显短板。
五、适用场景与工艺定位
在变压器工艺体系中，变压法真空干燥法是绝大多数35KV及以下电压等级变压器主要采用的工艺：
广泛适配110KV电压等级以下油浸式变压器的生产，是目前绝大多数中型变压器生产厂采用的干燥方式。
但随着新能源储能、光伏风电变电行业快速发展，变压器向大容量、高精密、长寿命、低损耗等趋势的高品质要求，以及出口产品标准不同的情况下，变压法真空干燥的效率与精度瓶颈逐渐凸显，无法适配高端输配电电网对变压器质量的高要求，尤其是欧美高端市场的极致高要求。
在此背景下，行业全新革新干燥工艺——真空辐射干燥系统逐步成为满足高端市场干燥需求。该工艺彻底摒弃传统加热方式和热传导逻辑，以真空环境+辐射（太赫兹）波穿透加热为核心，实现器身内外趋于升温同步或减少温差，再加循环风机、氮气或蒸汽辅助，多物理场景耦合极致做到能量高效利用，分部逐步彻底蒸发器身自由水、吸附水、结合水不同水分的存在方式，相比变压法真空干燥，干燥周期缩短50%以上，能耗再降30%-40%，同时做到温度场无死角、不伤绝缘、干燥彻底，完美适配高端、新能源特种变压器的严苛生产标准。
六、工艺总结
从传统热风干燥到变压法真空干燥，是变压器制造工艺从“能用”到“好用”的升级；而从变压法真空干燥革新至真空辐射干燥，则是行业从“常规量产”到“高端精造”的跨越式突破。
变压法真空干燥凭借稳定的性能、均衡的性价比，经过几十年的使用几乎没有改进，守护了绝大多数电力变压器的生产品质。但在制造业智能化、绿色化、高端化，对品质要求更高的浪潮下，更高效率、更高精度、更低能耗的真空辐射干燥技术，氮气/过热水蒸气辅助手段的加持下，正在引领变压器干燥工艺的全新升级，将打破变压器干燥工艺的桎梏，将逐步在变压器干燥领域树立新标杆。
读懂每一种干燥工艺的底层逻辑，才能精准匹配生产需求，用最优工艺打造高品质电力装备！
